Lembro de uma obra de um galpão logístico às margens da BR-116, onde a sondagem SPT batia em impenetrável a 4 metros, mas a equipe de terraplenagem suspeitava de um matacão isolado, não do topo rochoso real. Em Governador Valadares, com seu relevo ondulado e a presença do imponente Pico da Ibituruna moldando o horizonte, essas dúvidas são comuns. A tomografia sísmica de refração/reflexão resolve isso: mapeamos a geometria do substrato rochoso e a rigidez das camadas de solo em grandes extensões de forma não invasiva. Antes de decidir por estacas ou sapatas, é prudente cruzar essa informação com um ensaio CPT para refinar o perfil de resistência nos pontos críticos, garantindo que o projeto de fundações não seja baseado em uma falsa premissa de profundidade.
Com a sísmica de refração, transformamos uma incógnita do subsolo de Valadares em um modelo digital de velocidades, prevendo a profundidade da rocha sã com margens de erro inferiores a 10%.
Metodologia aplicada em Governador Valadares
Desafios técnicos típicos em Governador Valadares
O equipamento que levamos a campo em Governador Valadares inclui um sismógrafo de 24 bits com conversor A/D de baixo ruído, geofones de 4,5 Hz para capturar as ondas de cisalhamento que viajam mais lentamente nos solos residuais, e um cabo sísmico blindado que esticamos por até 120 metros de perfil. O maior risco operacional que combatemos é o acoplamento deficiente em terrenos com cascalho ou vegetação rasteira, comum nas encostas do Vale do Rio Doce. Se o geofone não estiver perfeitamente cravado, o sinal chega atenuado e a inversão tomográfica perde fidelidade. Outro ponto crítico é o gatilho da fonte: um delay de apenas 0,5 milissegundos pode distorcer as velocidades calculadas. Por isso, usamos um sistema de trigger com sensor piezoelétrico acoplado diretamente na marreta, garantindo a precisão do tempo de chegada. Ignorar esses cuidados de campo pode gerar um modelo geotécnico falso, levando a escavações que não encontram rocha na cota prevista.
Nossos serviços
Além do imageamento sísmico, oferecemos serviços complementares que fecham o diagnóstico geotécnico em Governador Valadares:
Tomografia de Refração para Fundações e Cortes
Mapeamento 2D da topografia rochosa e grau de fraturamento do maciço. Ideal para definir a cota de assentamento de tubulões ou a viabilidade de escavações em solo de alteração de rocha.
Tomografia de Reflexão para Estruturas de Concreto
Investigação da integridade de estruturas de concreto existentes, como pilares de pontes e muros de contenção, detectando falhas internas, delaminações e zonas de vazios.
Dúvidas comuns
Qual a diferença prática entre a sísmica de refração e a de reflexão para uma obra em Governador Valadares?

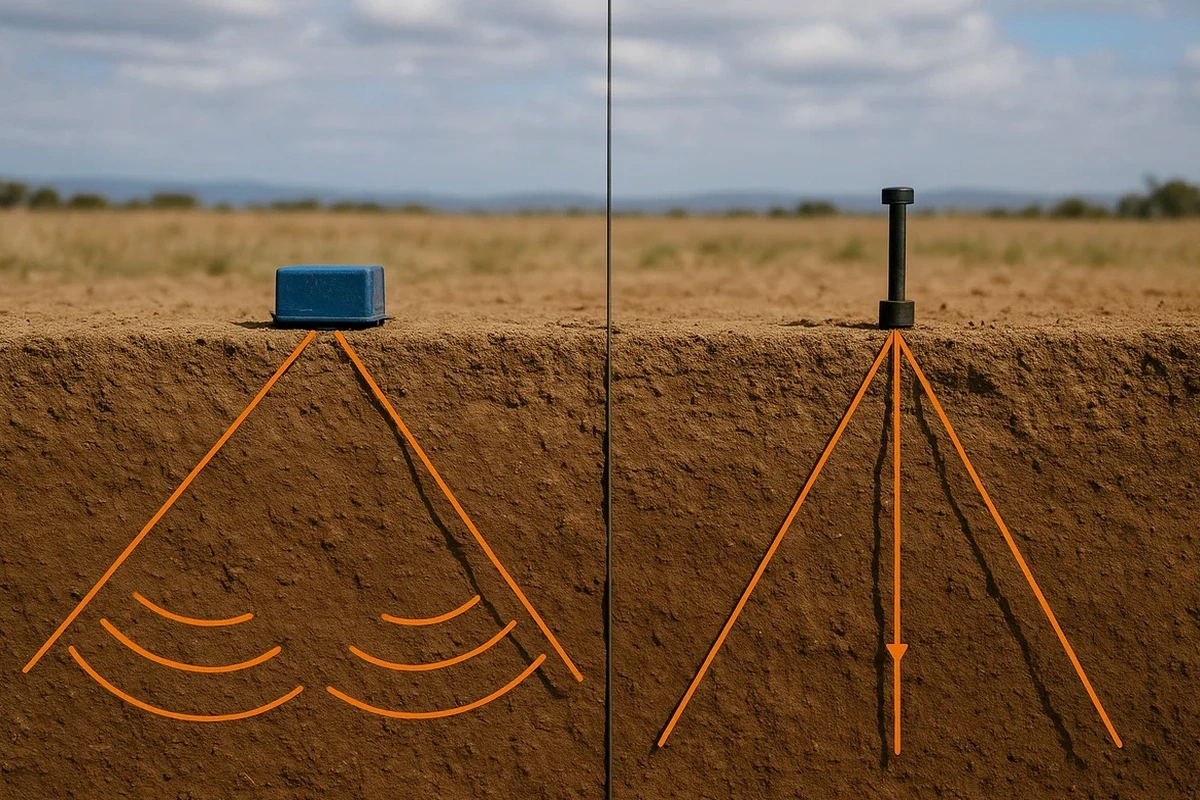

Na refração, analisamos a onda que viaja paralela à interface entre camadas e depois retorna à superfície. É excelente para mapear o topo rochoso e calcular velocidades de camadas, mas exige que a velocidade aumente com a profundidade. Já a reflexão capta a energia que é refletida diretamente nas interfaces, funcionando bem mesmo que uma camada mais rígida esteja sobre uma menos rígida, e alcança profundidades maiores. Em Valadares, usamos a refração para a maioria dos projetos de fundação e a reflexão para investigações de túneis ou detecção de cavernas em quartzito, comuns na região do Pico da Ibituruna.
Quanto custa uma campanha de tomografia sísmica em Governador Valadares?
O investimento varia conforme a extensão do perfil e o número de canais. Uma campanha típica com 2 a 3 linhas de refração de 70 metros cada costuma ficar entre R$6.870 e R$11.580, já incluindo mobilização de equipe, equipamento e o relatório com os tomogramas interpretados.
É possível fazer o ensaio sísmico em ruas asfaltadas ou precisa de solo exposto?
Sim, é perfeitamente viável. Em ruas asfaltadas ou calçadas de concreto, usamos uma massa de vidraceiro ou parafina especial para acoplar os geofones ao pavimento sem a necessidade de perfurá-lo. A fonte de impacto é aplicada sobre uma placa metálica para não danificar o asfalto. Isso é muito útil em obras urbanas de Valadares, onde precisamos investigar o subsolo de vias sem interditar o tráfego por longos períodos.
Em quanto tempo sai o resultado do ensaio de sísmica?
O levantamento em campo costuma levar de 1 a 2 dias, dependendo do número de linhas. O processamento e a inversão tomográfica demandam mais 3 a 5 dias úteis, pois cada tiro sísmico gera um sismograma que precisa ser filtrado, ter as primeiras quebras identificadas e depois passar por um algoritmo iterativo de inversão. O relatório final inclui as seções 2D de velocidade e a interpretação geotécnica das camadas.
